A Valin New Energy alcançou um grande avanço nas aplicações fotovoltaicas em coberturas com membrana com sua Base Integrada Trilho-Membrana desenvolvida de forma independente. Com o design central de “Trilho Longo + Base Larga” com tamanho estendido de 500 mm, este produto subverte completamente o modo de distribuição de carga das tradicionais bases soldadas pequenas, resolvendo fundamentalmente os problemas de colapso de placas de isolamento, acúmulo de água por afundamento e infiltração no telhado, fornecendo uma solução integrada segura e durável para projetos fotovoltaicos em coberturas com membrana TPO/PVC.
Design Inovador: Trilho Longo de 500 mm + Base Larga Reconstrói a Lógica de Distribuição de Carga
Especialmente projetada para coberturas com membrana TPO/PVC, a Base Integrada Trilho-Membrana da Valin apresenta um trilho estendido de 500 mm e uma estrutura integrada larga, realizando uma atualização revolucionária na transmissão de carga em comparação com as bases soldadas pequenas comuns de 150 mm.
Vantagens Principais do Design
- Trilho Ultra-longo de 500 mm: Aumenta enormemente a área de contato com a placa de isolamento do telhado, distribui efetivamente o peso dos módulos fotovoltaicos, a carga de neve e a carga de vento, garantindo distribuição de carga linear e uniforme e eliminando a concentração de tensão local.
- Base Larga Integrada: Pré-montada em fábrica com alta resistência estrutural e sem pontos de soldagem fracos. Fixada diretamente na membrana TPO/PVC por soldagem a ar quente sem perfuração, preservando a estrutura impermeabilizante original.
- Resistência a Condições Climáticas Extremas: Excelente desempenho na resistência à carga de neve e ao levantamento pelo vento, com operação estável em áreas propensas a tufões.
Problemas do Setor: Defeitos das Tradicionais Bases Soldadas Pequenas
As bases soldadas pequenas de 150 mm amplamente utilizadas no mercado apresentam defeitos inevitáveis:
- A grave concentração de tensão esmaga facilmente as placas de isolamento do telhado e causa afundamento;
- O afundamento leva ao acúmulo de água, acelerando o envelhecimento da membrana e o rasgamento das sobreposições, resultando em infiltração no telhado;
- O processo de soldagem no local é instável, e a solda é propensa a enferrujar e rachar, podendo se desprender após uso prolongado;
- A distribuição desigual de carga aumenta os riscos em condições de neve pesada e tufão.

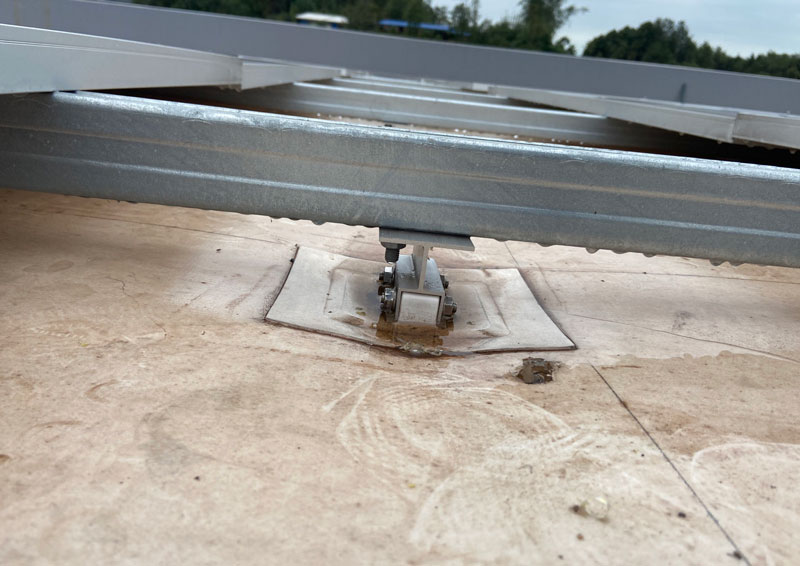

Conforme ilustrado na figura, após a instalação de bases soldadas tradicionais pequenas em um projeto de cobertura com membrana TPO, as placas de isolamento do telhado colapsaram sob o peso relativamente leve dos suportes e dos módulos solares, resultando em acúmulo de água e depressões na superfície. Se este método de instalação for adotado em regiões com alta distribuição de carga de neve, o peso do gelo e da neve acumulando nas superfícies dos módulos causará facilmente pressão excessiva concentrada na área extremamente pequena de suporte de carga das bases pequenas. Isso levará ao afundamento do telhado e ao rachamento nas juntas de sobreposição da membrana do telhado, desencadeando ainda mais infiltrações e, por fim, tornando ineficaz o desempenho impermeabilizante do telhado.
Comparação: Base Integrada Valin VS Base Pequena Tradicional
| Itens | Base Trilho-Membrana Valin (500 mm) | Base Soldada Tradicional (≈150 mm) |
|---|---|---|
| Estrutura | Trilho longo de 500 mm + base larga, grande área de contato | Base curta de 150 mm, pequena área de contato |
| Distribuição de Carga | Linear e uniforme, alta eficiência | Concentração de tensão local, fácil de esmagar painéis |
| Impacto no Telhado | Sem afundamento, sem acúmulo de água, protege a estrutura do telhado | Propenso a afundamento e infiltração |
| Resistência Estrutural | Moldagem integrada em fábrica, liga de alumínio de alta resistência | Moldagem por injeção de partículas TPO, com trilho guia curto de conexão superior, não é favorável ao ajuste de posição dos componentes |
| Impermeabilização | Sem perfuração, 100% impermeável | Alto risco de infiltração |
| Adaptabilidade Climática | Forte resistência a tufões e neve | Alto risco em condições climáticas extremas |
Casos de Projetos: Desempenho Comprovado
A Base Integrada Trilho-Membrana da Valin foi aplicada com sucesso em muitos projetos de referência:
- Projeto Fotovoltaico de 35 MW da SVolt Energy: Operação estável, sem infiltração nem afundamento no telhado.
- Projeto de Cobertura com Membrana de 4 MW da Shanghai Jahwa: Compatível com telhado TPO, sem danos à camada impermeabilizante.
- Hormann, Van de Velde, Vaillant e outros projetos no exterior: Cumpre os altos padrões europeus e é altamente reconhecido por clientes internacionais.
- Sistema de Montagem Solar em Telhado TPO Hormann
Valor para o Setor: Estabelecendo Novos Padrões de Segurança
Como o primeiro sistema de suporte fotovoltaico profissional para coberturas com membrana TPO/PVC na China, a Base Integrada Trilho-Membrana da Valin preenche a lacuna do setor em segurança de telhados. Seu design inovador de “Trilho Longo + Base Larga” redefine os padrões de segurança e fornece uma solução replicável para o setor global.
A Valin New Energy continuará a se concentrar na tecnologia fotovoltaica para cobertura com membrana, otimizar o desempenho do produto e apoiar o desenvolvimento seguro, eficiente e sustentável de usinas de energia fotovoltaica em telhados comerciais e industriais em todo o mundo.
